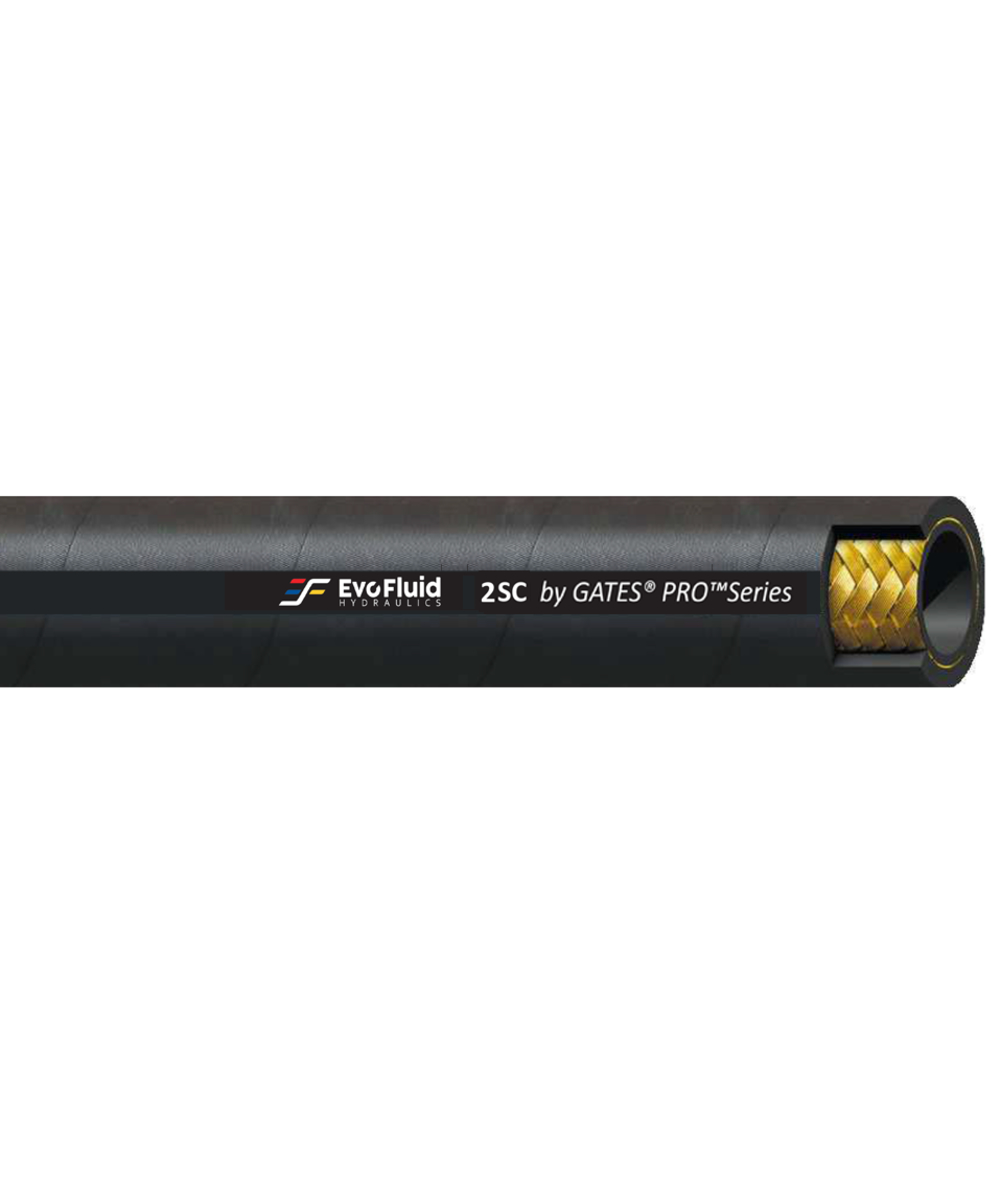

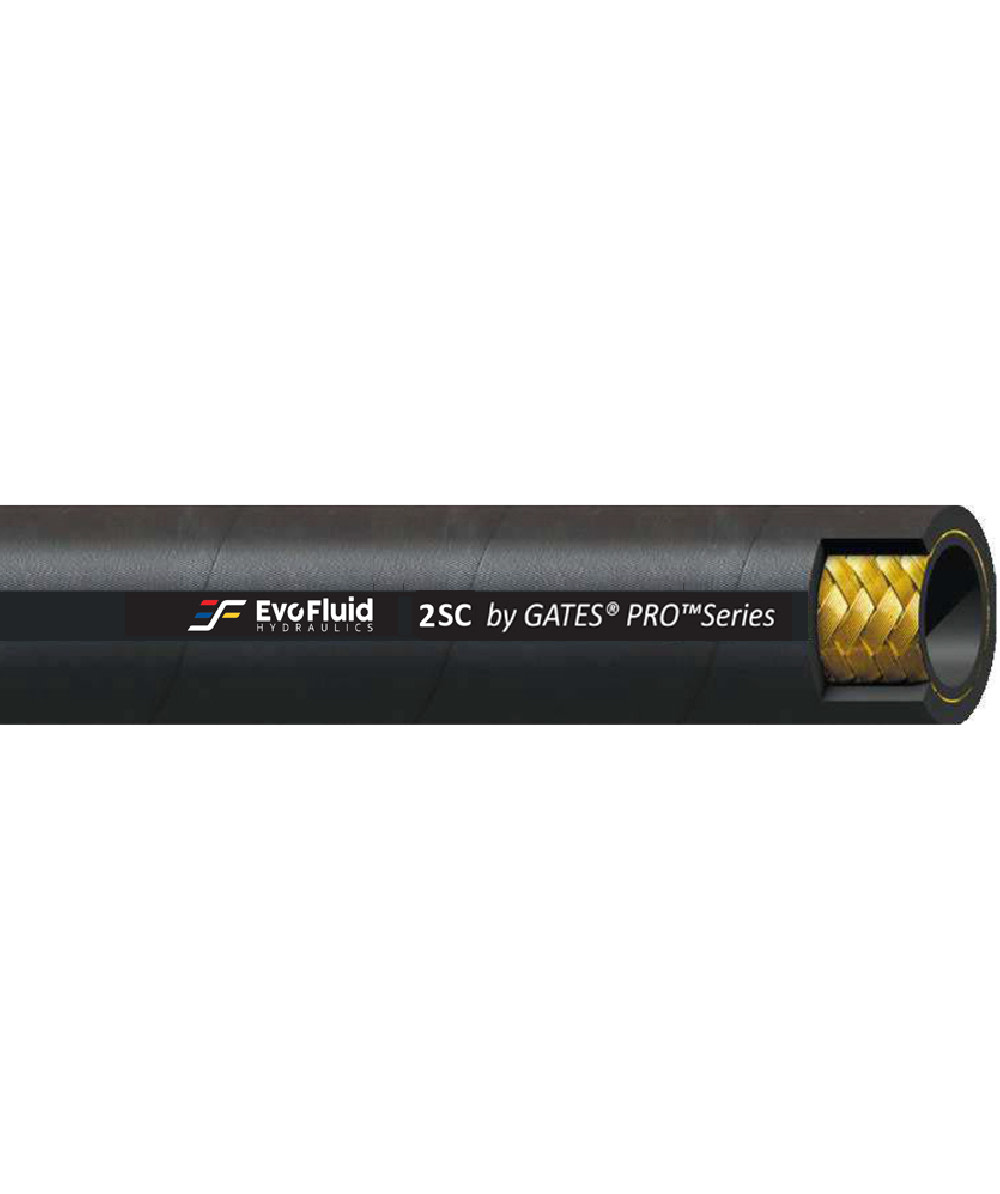

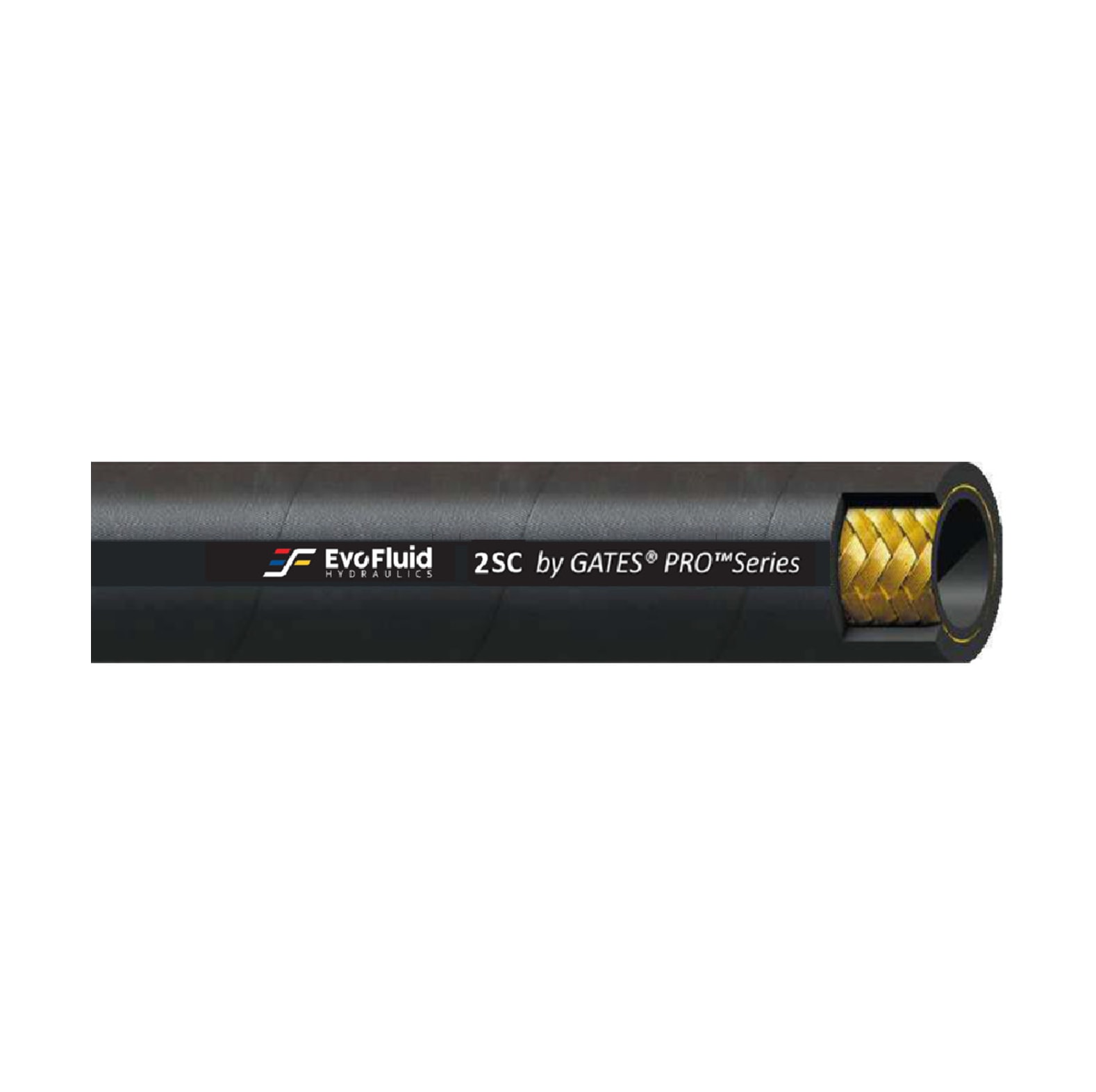

Gates Flexible hydraulique 2SC, 2 tresses, 25 m

• Certifié EN 857 2SC
• Dénudage inutile
• Nombre de tresses : 2
• Longueur : 25 m

Matière

Caoutchouc avec renfort acier

Conseil KOX

- Optez pour des flexibles et des raccords qui vont de pair.
'- Couper le flexible à angle droit. Pour couper, utiliser un ciseau coupe-flexible ou une machine à découper transversale.
'- Les flexibles à 2 tresses 2 SN et 2 SNK ne sont pas dénudés.
'- Les flexibles à 4 tresses 4 SP et 4 SH sont toujours dénudés.
'- La cote de dénudage est à déterminer à l'aide du tableau de cotes de sertissage.
'- Dénuder jusqu'à la couche de fil.
'- Enfoncez le raccord sur le tuyau jusqu'à la butée. Huiler ensuite le mamelon puis tournez-le dans le tuyau jusqu'à ce que la rainure du mamelon soit au ras de la paroi du raccord.
'- Pressez le raccord jusqu'au diamètre de sertissage spécifié. À l'aide d'un pied à coulisse, assurez-vous que le raccord est uniformément comprimé. Avec la tige de contrôle, vérifiez que le resserrement du mamelon correspond à la valeur indiquée

ATTENTION : en raison de la tolérance de fabrication, les diamètres de sertissage ne sont données qu'à titre indicatif ! La vérification est optimale avec la tige de contrôle.

Télécharger au format PDF : Fiche de données techniques
